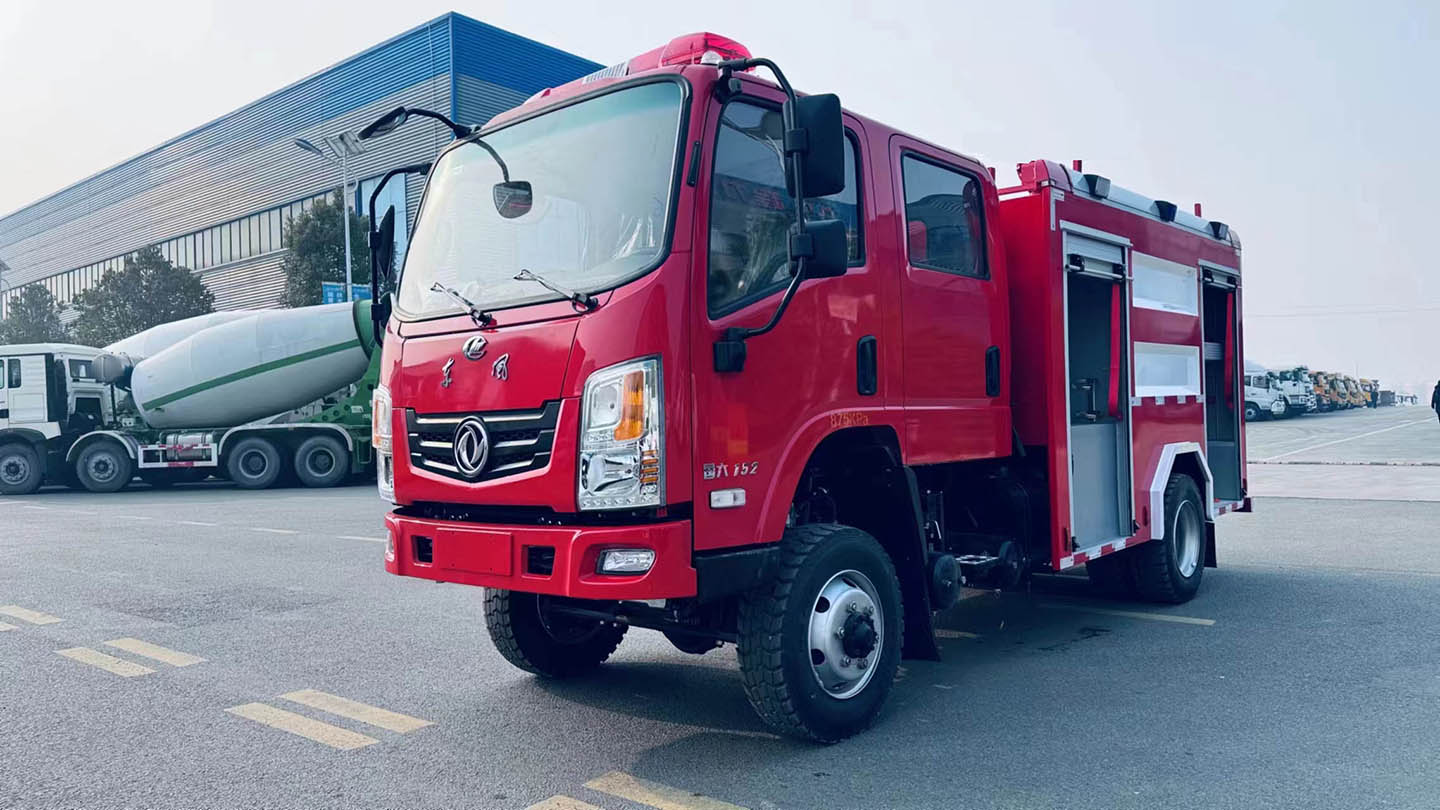

四驱远程供水管线车，3000米水带敷设消防车

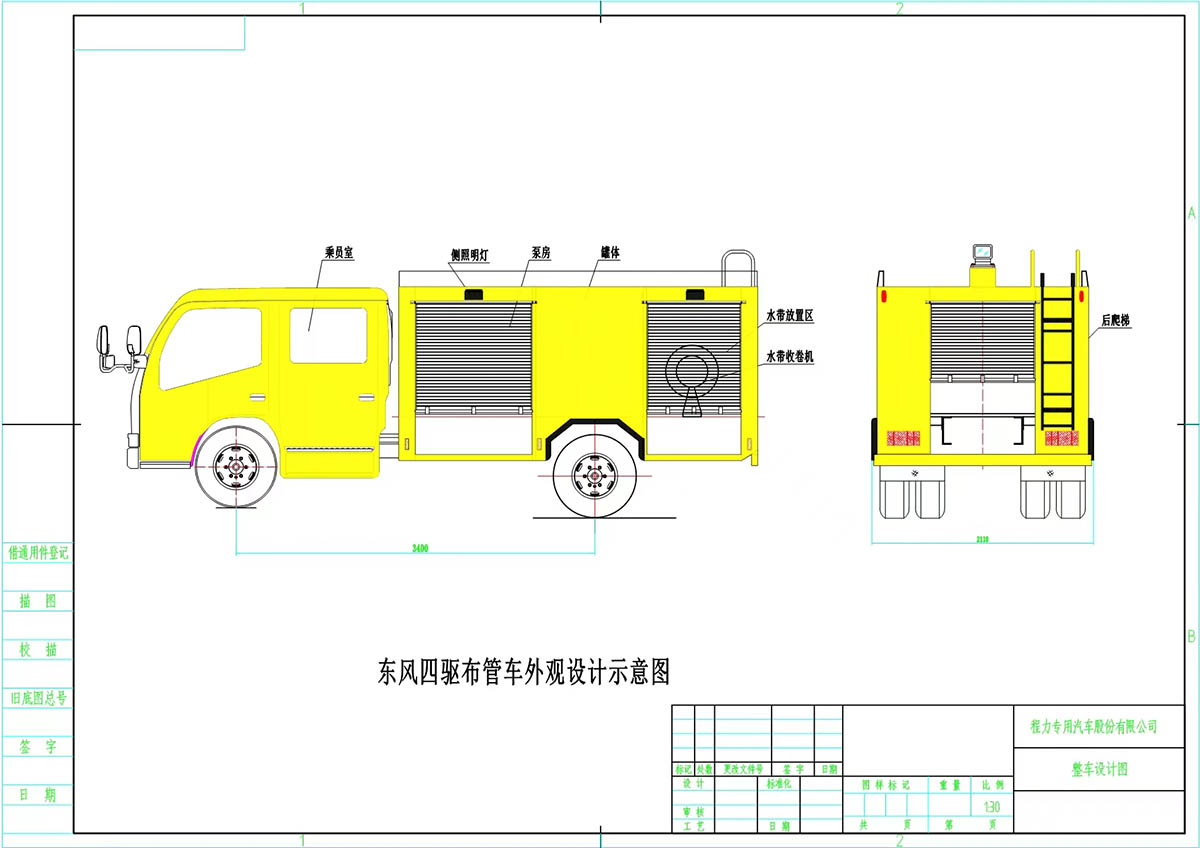

东风四驱底盘改装远程供水管线车设计图纸

918博天堂应急消防远程供水管线车配置：

一、 底  盘
型    号：东风商用车有限公司/ EQ2110GSZ6DJ
发 动 机：安徽全柴动力股份有限公司
型号：Q25-152E60
功率：112kW
驱动型式：4×4全轮驱动
轴    距：3400mm
排放标准：GB17691-2018国六
二、 驾驶室
结     构：原车双排座驾驶室
座位设置：2+3人
三、 箱体
主要材质：
骨架、蒙皮均为优质碳钢；内部器材架采用铝合金型材，内饰板为氧化处理的铝板。
基本结构：
1、箱体为框架焊接结构，并确保其强度和刚度。
2、器材箱设带锁卷帘门，箱体内设照明灯，满足夜间作战时的照明需要。
3、器材箱可靠、美观，配有大空间帘子门，确保空间充分利用，箱体内设排水孔。
4、在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。


铝合金卷帘门：
1、所有器材厢门都采用带锁卷帘门，把手和锁销坚固耐用，不变形，密封性能经过水淋实验,确保无渗漏现象。
2、卷帘门两侧滑道内有铆钉固定，以免脱落。
3、每个器材厢内有照明灯，由卷帘门开闭控制。
4、左、右各配有铝合金帘子门，后尾一扇，安全可靠，美观实用。
基本原则：
（一）按战斗编成和战斗展开设计器材集成；
（二）按人体工程学原理设计各种器材托架；
（三）无须任何攀登工具，取用箱内任何器材简明实用的原则。
（四）按使用逻辑关系和使用频率放置器材；
（五）站在地面或踏板上1-2动作内取用任何器材。
四、电器系统
1、为保证使用安全，整车线路采用整体线束制作，连接处用防水插头，保证使用过程中的线路安全。
2、车顶后部配有照明灯1只；车辆两侧上方设有侧照明灯，车身、尾部按标准粘贴反光标识。
3、所有器材箱均安装LED照明灯，方便夜间作战照明之用。
4、车辆下方安装安全标识灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯。
5、所有线路均采用套管进行保护。
五、水带收卷机
型号：S1.5
可收卷水带规格：DN25和DN40
可收卷水带长度：3000m
驱动方式：电动/液压
六、柱塞泵
  型号：3D5
  流量：3L/S
  最大压力：8.0MPa
七、水罐
容    量：水：1000Kg
材    质：优质钢板，经高科技防腐处理
结    构：框架焊接，罐体内设防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。
罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。
罐内设有液位指示器；罐底设有带球阀的排污口。
罐体设有1个76mm溢流管，车厢两边各1个76mm注入口，便于其他车辆供水加液之用。
设    备：1个人口孔，带有快速锁紧及开启装置。
1个液位指示器。
1个排污口，带不锈钢球阀。
2个注水口（左右各一）
工艺：焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。

消防车公告参数
整车型号	CLW5100GXFP40
车辆类型	东风四驱远程供水管线车（中型，国六）
驱动形式	4×4（四驱单桥）
总质量	10000 kg
整备质量	约 6500 kg（参考值，以公告为准）
额定载质量	约 3300 kg（参考值，以公告为准）
主要用途	搭载3000米水带，为火灾扑救提供远程供水保障
排放标准	国六

消防车底盘配置
底盘型号	东风四驱底盘（国六）
驾驶室	双排驾驶室，准乘2+3人（共5人）
发动机	东风康明斯D4.0NS6B195，195马力国六柴油发动机
轴距/轮胎/标配装置	3800mm轴距，8.25R20轮胎，原厂空调、电动门窗、中控锁、ABS、方向助力

消防车上装配置
上装结构	骨架、蒙皮为优质碳钢；内部器材架采用铝合金型材，内饰板为氧化铝处理铝板；箱体为框架焊接结构，强度高、刚性好；器材厢设有带锁卷帘门，内装照明灯，满足夜间作战需求；前后设有牵引钩，可牵引或被拖拉
核心装备	配备3000米水带卷盘系统，可快速铺设水带，实现远程供水；可选装消防泵组，满足不同供水压力需求
器材舱与设备	车身两侧设有大型器材舱，可存放水带、接口、破拆工具、灭火器等器材；舱内配备照明灯，便于夜间取用设备；卷帘门两侧滑道内有铆钉固定，防止脱落，密封性能良好
操作与安全系统	配备水带铺设控制系统、应急照明、倒车影像、灭火器、接地装置等；车顶安装消防警灯，车身贴有消防反光标识，满足GB7956-2014标准要求
可选配置	消防泵组、泡沫罐、铝合金护栏、远程监控系统等
